Передача данных на сервер ОФД Узбекистана обеспечивается сервисом fiscaldriveapi (Программное обеспечение виртуальной кассы ARTIX версии 4.6.228-5349, Узбекистан).

Установка сервиса

Для обеспечения передачи данных на сервер ОФД Узбекистана необходимо установить пакет fiscaldriveapi с помощью команды:

aptitude install fiscaldriveapi

Подключение фискального модуля

Для подключения фискального модуля необходимо:

1. Получить список подключенных USB-устройств, выполнив команду:

   lsusb

2. Найти в списке подключенных USB-устройств токен Feitian:


3. Скопировать значения VID:PID и наименование: "VID=096e, PID=080f, наименование – Feitian Technologies, Inc".

4. Внести скопированные данные в файл /usr/lib/pcsc/drivers/ifd-ccid.bundle/Contents/Info.plist:
   • в конец секции [ifdVendorID] добавить значение VID,
   • в конец секции [ifdProductID] добавить значение PID,
   • в конец секции [ifdFriendlyName] добавить наименование токена.
5. Перезапустить кассовую программу.

Настройка сервиса

Параметры подключения к серверу ОФД Узбекистана настраиваются в конфигурационном файле /linuxcash/cash/fiscaldriveapi/config.ini в секции [smartcard]:

Для параметра factory_id необходимо указать значение. Для определения значения перейдите в директорию установки fiscaldriveapi и выполните команду:

./fiscal-drive-api -op list

Результат выполнения команды является значением для параметра factory_id, необходимо записать его в конфигурационный файл:

[smartcard]
factory_id=
...

Подключение принтера чеков и настройка драйвера

Для настройки драйвера "Программное обеспечение виртуальной кассы ARTIX версии 4.6.228-5349, Узбекистан" в Сервисном меню через Менеджер оборудования необходимо:

1. Подключить принтер чеков:

2. Добавить драйвер "Программное обеспечение виртуальной кассы ARTIX версии 4.6.228-5349, Узбекистан":

3. Настроить параметры драйвера:


   • Номер ФР – порядковый номер ККМ.
   • ФР – указывается ранее подключенный принтер чеков.

   • Адрес – адрес сервера ОФД. Указывается значение вида http://<ip>:<port>/rpc/api, где ip и port берутся из конфигурационного файла /linuxcash/cash/fiscaldriveapi/config.ini секции [api].

   • Адрес для просмотра чеков – адрес сервера ОФД для просмотра чеков. Используется для генерации QR-кода.
   • Масштабирование QR-кода – размер QR-кода зависит от используемого принтера печати чеков. Значение по умолчанию – 5.
   • Таймаут – таймаут ожидания ответа от сервера.
   • Путь до сертификата – расположение сертификата.

   • Пароль сертификата – пароль сертификата.

   • Разрешение печати – разрешение печати чеков. По умолчанию настройка включена.
   • Печать QR-кода – разрешение печати QR-кода. По умолчанию настройка включена. При выключенной настройке вместо QR-кода будут напечатаны номер версии ВК, серийный номер ФМ, порядковый номер чека, фискальный признак и ссылка для просмотра чека.
   • Номер версии ВК – номер виртуальной кассы. Значение по умолчанию – cash.
   • Версия ПО – версия используемого программного обеспечения.

   • Частота запроса последнего чека – частота запроса последнего зарегистрированного чека из ФМ.

   • Длительность запроса последнего чека – длительность запроса последнего зарегистрированного чека из ФМ.

Запуск сервиса

Запуск сервиса fiscaldriveapi осуществляется двумя способами:

• при перезагрузке кассы,
• с помощью утилиты  service.

Для запуска сервиса fiscaldriveapi при помощи утилиты service необходимо в консоли кассы выполнить команду:

service fiscaldriveapi start

Особенности настройки для разных типов оплаты

В драйвере "Программное обеспечение виртуальной кассы ARTIX версии 4.6.228-5349, Узбекистан" используются следующие типы оплаты:

• 1 – оплата наличными,
• 2 – оплата электронными деньгами (безналичная),
• 3 – предварительная оплата (аванс),
• 4 – последующая оплата (кредит).

Для использования типа оплаты в утилите администрирования Yuki должна быть добавлена как минимум одна валюта с соответствующим типом оплаты.

Авансовые и кредитные чеки

При добавлении валюты для работы с авансовыми или кредитными чеками необходимо:

1. Для поля "Типы оплаты в ФР" установить 3-й или 4-й тип оплаты соответственно.

2. Для поля "Типы оплаты в программе" установить тип "Электронные".

   Оплата по авансовому и кредитному чеку производится только на основе типа "Электронные".
3. В свойствах валюты установить флаги:
   1. "Нельзя платить часть суммы".
   2. "Можно платить только без сдачи".
   3. "Запретить оплату для чека возврата".

Подробнее о добавлении валют можно прочитать в разделе "Валюты".

Для печати авансовых и кредитных чеков используется шаблон uzofd_sale.xml без заполнения фискальных данных.

Блокировка работы кассовой программы

Блокировка кассовой программы при работе с сервером ОФД может быть произведена в следующих случаях:

• при отсутствии связи с сервисом fiscaldriveapi,

• если был извлечен ФМ из USB-порта,
• если в ФМ количество неотправленных чеков или смен в ОФД достигло максимума.

Передача данных в ОФД

При закрытии чека продажи в ОФД передаются следующие данные о товарных позициях: количество товара, товарный код, код упаковки, скидка, наименование товара или услуги, общая сумма позиции без учета скидок, НДС сумма и прочие (оплата по страховке и др.).

{
  "Amount":100,
  "Barcode":"4600605000984",
  "CommissionTIN":null,
  "Discount":0,
  "Label":"",
  "Name":"МОЛОЧНЫЙ ДЕСЕРТ ДАНОН ДАНИССИМО ВИШНЯ",
  "OwnerType":3,
  "Other":0,
  "Price":2490,
  "SPIC":"y7",
  "Units":41,
  "VAT":226,
  "VATPercent":10,
  "PackageCode":"12345"
 }

• Для товарной позиции может быть задан код национального классификатора товаров (ntin), передается в поле SPIC.
• Тип владельца продукта/услуги передается в поле OwnerType, может быть задан в БД Dictionaries таблицы Tmc.
• Код единицы измерения товара передается в поле Units, может быть задан:

• • в БД Dictionaries таблице Units в поле frunit,

  • в конфигурационном файле /linuxcash/cash/conf/ncash.ini.d/fr.ini в секции [HW.FR.UnitsMapping]:

    Пример настройки

    ;[HW.FR.UnitsMapping]
    ;
    ; Соотнесение единиц измерения товара и меры количества предмета расчета
    ; <Код единицы измерения товара> = <Мера количества предмета расчета>
    ; Мера количества предмета расчета:
    ; 0 – штуки, единицы;
    ; 10 – грамм;
    ; 11 – килограмм;
    ; 22 – метр;
    ; 41 – литр;

    ; соотнесение единиц измерения товара
    ;1=0
    ;2=11

    При закрытии чека сначала запрашивается frunit для единицы измерения с учетом UnitsMapping, заданного в конфигурационном файле /linuxcash/cash/conf/ncash.ini.d/fr.ini. Если frunit не найден, то осуществляется поиск frunit для единицы измерения в БД кассовой программы.

• Коды упаковок могут быть заданы в поле packagecode:
  • в БД Dictionaries таблицы Tmc,
  • в БД Dictionaries таблицы Barcodes (используется, если необходимо задать собственный код упаковки для каждого штрих-кода одного и того же товара).

Реализация маркированных товаров

Для реализации маркированных товаров необходимо:

1. Активировать модуль маркированных товаров с помощью параметра markedgoods в конфигурационном файле /linuxcash/cash/conf/ncash. ini.d/markedgoods.ini в секции [plugins].
2. Настроить необходимую подсекцию и маску для проверки Data Matrix. Подробнее об этом можно прочитать в разделе "Реализация маркированных товаров".
3. Перезапустить программу.
4. Добавить маркированный товар в чек.

При передаче данных в ОФД в поле Label будет записан код маркировки:

{
  "Amount": 1000,
  "Barcode": "4607032140207",
  "CommissionTIN": null,
  "Discount": 0,
  "Label": "0460703214020701234567891236666",
  "Name": "МОЛОКО БМК 1.5% 1Л П/П",
  "Other": 0,
  "Price": 1520,
  "SPIC": "",
  "Units": 0,
  "VAT": 0,
  "VATPercent": 0
}

Пример чека в ОФД:

Передача фискальных данных в чеке возврата

В кассовом ПО Artix реализована возможность получения и сохранения фискальных данных чека в БД Documents в таблице Document поле frdoccopy:

frdoccopy='{"DateTime":"20220331175529","FiscalSign":"395306020034","ReceiptSeq":"3513","TerminalID":"UZ191211502346"}'

Для возврата по чеку продажи необходимо настроить форму возврата для ввода фискальных данных в конфигурационном файле /linuxcash/cash/conf/ncash.ini.d/backbysale.ini:

; Настройки ввода фискальных данных для Узбекистана
[BackBySale.InputFiscalInfo.Uz]
; Регулярное выражение для ввода данных со сканера в диалоге
; По умолчанию ""
fieldDistributionRegexp = .*t=(?<TerminalID>[a-zA-Z0-9]{14}).*&r=(?<ReceiptSeq>[0-9]{1,})&c=(?<DateTime>[0-9]{14}).*&.*s=(?<FiscalSign>[0-9]{12}).*

; Настройки полей диалога
[BackBySale.InputFiscalInfo.Uz.Field.1]
fieldId = TerminalID
description = {"id": "inputFiscalInfoTerminal", "defaultMessage": "Серийный номер ФМ"}
type = 10
regexp = "[A-Z]{2}[0-9]{12}"

[BackBySale.InputFiscalInfo.Uz.Field.2]
fieldId = FiscalSign
description = {"id": "inputFiscalInfoFp", "defaultMessage": "Фискальный признак"}
type = 10
regexp = "[0-9]{12}"

[BackBySale.InputFiscalInfo.Uz.Field.3]
fieldId = ReceiptSeq
description = {"id": "inputFiscalInfoCheckNumber", "defaultMessage": "Номер чека"}
type = 10
regexp = "[0-9]+"

[BackBySale.InputFiscalInfo.Uz.Field.4]
fieldId = DateTime
description = {"id": "inputFiscalInfoDate", "defaultMessage": "Дата и время"}
type = 16
dateFormat = "dd.MM.yyyy hh:mm:ss"
regexp = "yyyyMMddhhmmss"
row = 2

При выполнении операции возврата осуществляется проверка на наличие в БД сохраненных фискальных данных чека продажи:

• если поле frdoccopy заполнено, то чек возврата успешно закрывается. Ручной ввод фискальных данных чека продажи не требуется:

• если поле frdoccopy не заполнено, то при формировании чека возврата на экран будет выведен диалог ввода фискальных данных чека продажи:

  При нажатии на кнопку "Отмена" чек возврата не будет сформирован.
  Ввод фискальных данных может осуществляться вручную или считыванием QR-кода чека продажи. При вводе данных вручную проверяется правильность заполнения полей:
  • Серийный номер ФМ: 2 первых символа – заглавные латинские буквы + 12 символов – цифры.
  • Фискальный признак: 12 символов – цифры.
  • Номер чека: цифры.
• если введены некорректные данные, то поля будут подсвечены красным цветом:

  Введите корректные фискальные данные и нажмите клавишу "Ввод", чек возврата будет сформирован.

Передача типа платежной карты

В Artix:POS реализована возможность выбора типа платежной карты. Для выбора типа оплаты платежной карты в утилите администрирования Yuki необходимо на клавишу настроить действие "Оплата валютой" с командой COMMAND_VALUT и параметром uzOfdCardTypeValCodes. В значении параметра необходимо указать коды валюты, для которых будет запрашиваться выбор типа платежной карты. Подробнее о настройке действий можно прочитать в разделе "Настройка действий".

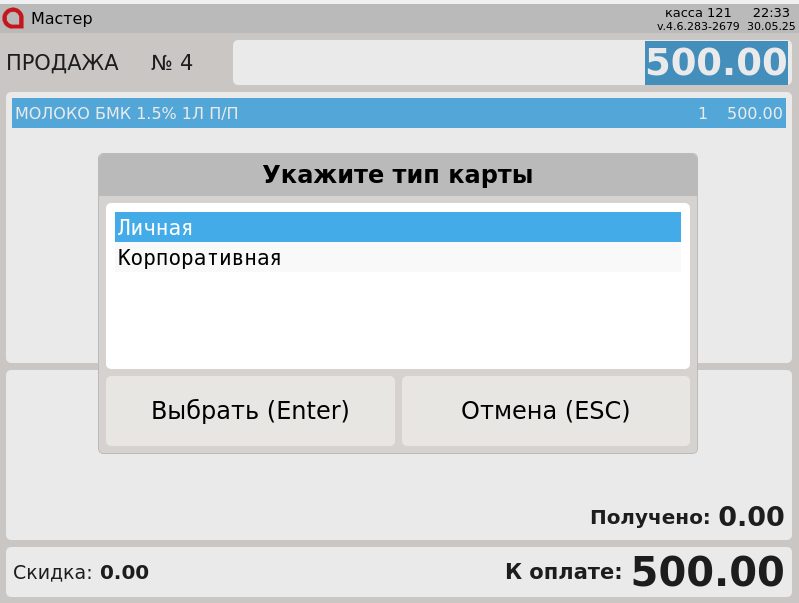

При выборе валюты, указанной в параметре, на экран будет выведен диалог выбора типа платежной карты:

При нажатии "Отмена" диалог будет закрыт, оплата не будет добавлена в чек.

При нажатии "Выбрать" оплата будет добавлена в чек. При закрытии чека продажи выбранный тип платежной карты отправляется на сервер ОФД.

Для выбора типа оплаты платежной карты на Artix:SCO необходимо в конфигурационном файле /linuxcash/cash/conf/ncash.ini.d/actions.ini указать параметр uzOfdCardTypeValCodes для команды COMMAND_ADDPAYMENTPOSITION. В значении параметра необходимо указать коды валюты, для которых будет запрашиваться выбор типа платежной карты. Подробнее о настройке параметров для команд можно прочитать в разделе "Конфигурирование параметров для команд".

[COMMAND_ADDPAYMENTPOSITION]
uzOfdCardTypeValCodes = "2,3"

Передача фискальных данных в процессинги PaymeGO и ClickPass

В кассовом ПО Artix реализована возможность сохранения фискальных данных и их передачи в процессинги PaymeGO и ClickPass. После закрытия чека в ФР сервер ОФД возвращает номер и URL-адрес чека. Сообщение с URL-адресом и другими данными, необходимыми для конкретного процессинга, помещается в очередь Artix-Queue. После закрытия чека полученные из сообщения данные передаются на сервер процессинга, сообщение удаляется из очереди.

Особенности работы процессингов PaymeGO и ClickPass

При оплате/отмене оплаты сервер процессинга ClickPass возвращает номер телефона покупателя в поле phone_number, сервер процессинга PaymeGo – в поле phone. При закрытии в ФР чека продажи/возврата по чеку продажи полученное значение записывается в поле ExtraInfo.PhoneNumber и отправляется на сервер ОФД.

{
   ...
  "params": {
    "Receipt": {
      "ExtraInfo": {
        "PhoneNumber": "+79999999999"
      },
      "Items": [
        {
          "Amount": 1000,
          "Barcode": "4607032140207",
          "CommissionTIN": null,
          "Discount": 0,
          "Label": "",
          "Name": "МОЛОКО БМК 1.5% 1Л П/П",
          "Other": 0,
          "Price": 1520,
          "SPIC": "",
          "Units": 11,
          "VAT": 0,
          "VATPercent": 0
        }
      ],
      "ReceivedCard": 1520,
      "ReceivedCash": 0,
      "Time": "2022-11-08 14:45:43"
    }
  }
}

Возможные ошибки

1. Если связь с ОФД отсутствует, то на экран будет выведена ошибка:

   при закрытии чека: Чек не может быть закрыт. При восстановлении связи работа сервиса возобновляется.

   при закрытии смены: Смена не может быть закрыта, работа кассы заблокирована. При восстановлении связи работа сервиса возобновляется.

2. Если ФМ был извлечен из USB-порта, то на экран будет выведена ошибка:

   при закрытии чека: Чек не может быть закрыт. При восстановлении связи работа сервиса возобновляется.

   при закрытии смены: Смена не может быть закрыта, работа кассы заблокирована. При восстановлении связи работа сервиса возобновляется.

3. Если в ФМ количество неотправленных чеков или смен в ОФД достигло максимума, то на экран будет выведена ошибка:

   Чек не может быть закрыт.

4. Если при формировании чека возврата были введены неверные фискальные данные чека продажи, то на экран будет выведена одна из ошибок:

   Чек возврата не может быть закрыт.

5. При закрытии чека возврата без ввода фискальных данных (обычный режим возврата или возврат по чеку продажи, если параметр requireParams = false) на экран будет выведена ошибка:

   Чек возврата не может быть закрыт.

6. В случае, когда нет возможности закрыть смену в fiscaldriveApi на кассе, можно воспользоваться ПО POS-SIM.
   С инструкцией по установке и работе данного ПО можно ознакомиться здесь. Ссылка для скачивания установочного файла находится здесь.

   POS-SIM может работать в ОС Windows (i386 x64) и в ОС Linux (i386 x64):

   • для работы в ОС Linux требуется установка библиотеки openjdk-8,
   • для работы в ОС Windows требуется установка библиотеки java jre-8.

   Рекомендуется запускать POS-SIM на устройстве, которое имеет доступ к кассе, на которой необходимо закрыть смену. Перед запуском необходимо:

   • убедиться, что файл run.bat содержит строку: "java -Drpc.url=http://127.0.0.1:3448/rpc/api -jar pos-sim.jar",
   • выполнить проброс порта 3448 с кассы на порт 3448 локальной машины (так как служба слушает порт только с локальной
     машины).
