Начиная с версии 4.6.125 реализована возможность подключения ФР Атол 5.0 через USB или TCP.
Начиная с версии 4.6.160 реализован функционал идентификации ФР по серийному номеру.
Начиная с версии 4.6.187-6 для корректной работы ФР Атол с ФФД 1.05 необходима версия прошивки 5.7.20 и выше.
Начиная с версии 4.6.189-6 для продажи маркированных товаров на ФР Атол с ФФД 1.2 необходима версия прошивки 5.8.6 и выше.
Драйвер используется для подключения к кассе фискальных регистраторов, работающих по протоколу Атол или Атол 5.0.
При подключении ФР Атол кассовое ПО переключает протокол работы ФР в соответствии с выбранным драйвером.
Подключение и настройка фискального регистратора осуществляется через менеджер оборудования.
Подключение ФР
Для подключения ФР в списке драйверов выберите ФР Атол и сохраните его в списке устройств.

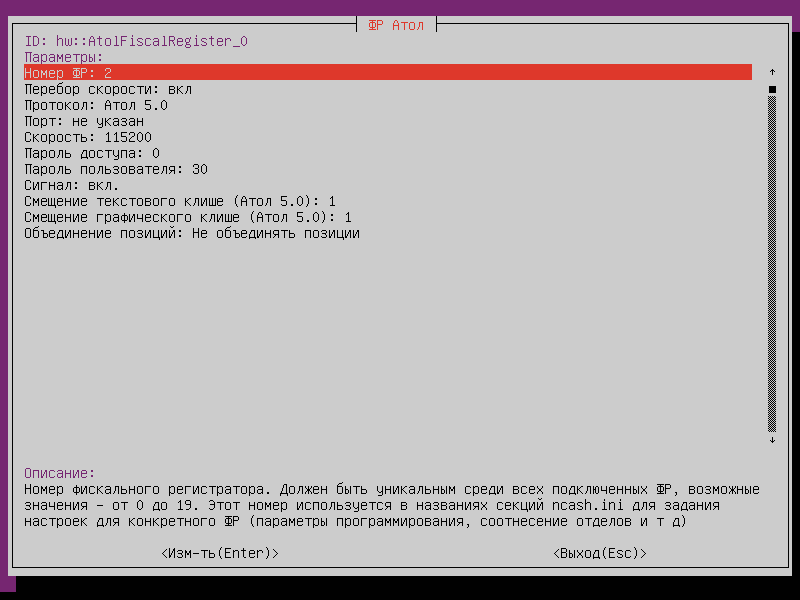

Настройка ФР
- Номер ФР – номер устройства.
Перебор скорости – перебор скорости подключения к ФР при потере связи с ним:
- вкл – осуществляется перебор всех скоростей подключения (поведение по умолчанию),
- выкл – при первоначальной попытке установить связь с ФР осуществляется перебор всех скоростей. Скорость, на которой было установлено подключение, запоминается. При повторных попытках установить связь с ФР перебор осуществляется между скоростью по умолчанию и скоростью последнего успешного подключения.
- Протокол – протокол обмена данными с фиксальным регистратором. Возможные значения:
- Атол,
- Атол 5.0 (используется по умолчанию).
- Порт – порт, к которому подключается устройство. Порт может быть выбран из списка или задан вручную.
- Скорость – предпочтительная скорость подключения ФР. Скорость подключения может быть выбрана из списка или задана вручную.
- Пароль доступа – пароль оператора для выполнения команд фискального регистратора. Пароль доступа используется для связи ФР с кассой.
- Пароль пользователя – пароль пользователя для входа в один из установленных режимов работы ККМ, кроме режима доступа к фискальной памяти.
- Сигнал – включение подачи звукового сигнала ФР. Сигнал срабатывает только при условии, если это разрешено настройками кассовой программы. Подробнее о подаче звукового сигнала можно прочитать в разделе "Добавление товара".
- Смещение текстового клише – номер строки в области клише, начиная с которой печатается текстовое клише. Только для ФР Атол 5.0, значения от 1 до 10.
- Смещение графического клише – номер строки в области клише, начиная с которой печатается графическое клише. Только для ФР Атол 5.0, значения от 1 до 10.
Настройка смещения графического клише применяется только в случае первичной настройки клише или замены файла клише. Если клише уже настроено и файл не менялся, то смещение не применяется.
Выбор протокола
Для подключения драйвера ФР Атол может использоваться протокол Атол или Атол 5.0. Выберите необходимый протокол в параметрах ФР:
Подключение к кассе
По протоколу Атол
При выборе протокола Атол ФР подключается к кассе через порт "Последовательный":
По протоколу Атол 5.0
При выборе протокола Атол 5.0 ФР может быть подключен к кассе по USB или TCP:
- Для подключения по USB выберите соответствующий порт:
Выберите устройство из списка: - Для подключения по TCP выберите соответствующий порт:
Укажите хост и порт:
Автопоиск
Начиная с версии 4.6.206 реализована возможность автопоиска для ФР Атол.
Автопоиск позволяет автоматически находить и настраивать ФР Атол, подключенные к кассе.
Настройки для поиска оборудования задаются в конфигурационном файле /linuxcash/cash/conf/ncash.ini.d/devicemanager.ini
в секции [FR.Atol]
.
Наименование | Тип данных | Возможные значения | Описание | Примечания |
---|---|---|---|---|
ids | строковый | VID:PID | Список id ФР для автоматического поиска | Значения VID:PID могут быть указаны через запятую |
; Список id ФР для автоматического поиска. ; Значения могут быть указаны через запятую [FR.Atol] ids = 2912:0005 ...
По нажатию кнопки "Автопоиск" осуществляется поиск подключенного оборудования. Результат поиска отображается в виде списка:
Устройства, добавленные до начала автопоиска, в результатах не отображаются.
Для корректной работы необходимо выбрать из списка все устройства, которые планируется использовать.
- удалить добавленное устройство,
- перезапустить
devicemanager
, - запустить автопоиск.
Оборудование, выбранное из списка, добавляется в список устройств. Параметры ФР по умолчанию имеют значения:
Связь ФН с ОФД
Подключение ФР по протоколу Атол
Начиная с версии 4.6.64 реализована возможность обеспечивать связь ФР Атол с ОФД посредством сервиса EthOverUSB.
Связь фискального накопителя (ФН) с оператором фискальных данных (ОФД) обеспечивается сервисом EthOverUSB
, для которого необходимо установить пакет ethoverusb-atol
, выполнив команду:
aptitude install ethoverusb-atol
При установке пакета в директории /linuxcash/cash/bin/startup/
создается скрипт 55_ethoverusb_atol
, который при каждом старте программы запускает сервис EthOverUSB
.
Проверка статуса работы процесса выполняется по команде:
pidof EthOverUsb
Остановку процесса можно выполнить по команде:
pkill EthOverUsb
Запуск процесса EthOverUSB осуществляется после перезапуска кассовой программы.
Сборки с 4.6.64 по 4.6.106-8
Для данных сборок возможно подключение только одного ФР.
При подключении ФР Атол в конфигурационном файле сервиса /opt/Atol/EthernetOverUsb/settings.ini
прописывается значение идентификатора устройства pid.
Логи работы сервиса записываются в файл /
opt/Atol/EthOverUsb/EoU.log.
Сборки с 4.6.106-9 и выше
Начиная с версии 4.6.106-9 добавлена возможность подключения нескольких ФР Атол через сервис EthOverUSB.
В качестве конфигурационного файла выступает /opt/Atol/EthernetOverUsb/settings.xml
.
При установке пакета создается файл settings.xml
. Если кассовое ПО или пакет были обновлены, то прежний конфигурационный файл settings.ini
сохраняется в директории, но данные из него при работе не учитываются.
Тег | Возможные значения | Описание | Примечания |
---|---|---|---|
<logs><dir>/opt/Atol/EthernetOverUsb/logs</dir></logs> | Директория файла логов | Если указанной директории не существует, то запись логов не производится. По умолчанию При изменении каталога записи файлов его необходимо создать до внесения изменений в | |
<hotplug>auto</hotplug> |
| Автоматический поиск подключенных ККТ |
<?xml version="1.0" encoding="utf-8" ?> <settings> <logs> <dir>/opt/Atol/EthernetOverUsb/logs</dir> </logs> <hotplug>auto</hotplug> </settings>
Подключение ФР по протоколу Атол 5.0
Для Атол 5.0 связь ФН с ОФД осуществляется автоматически, если у кассы есть подключение к Интернету.
Отправка данных на сервер ОФД логируется в linuxcash/logs/current/atol5/ofd.log
.
Типы оплат для ФР, работающего по протоколу Атол 5.0
Для ФР, работающего по протоколу Атол 5.0, используются следующие коды оплат:
- 0 – оплата наличными,
- 1 – оплата по безналу,
- 2 – предоплата,
- 3 – кредит,
- 4 – оплата встречным предоставлением.
По умолчанию – оплата наличными.
Идентификация устройства при подключении двух ФР
В кассовом ПО Artix реализован функционал идентификации ФР по серийному номеру.
Приоритет идентификации следующий: полное совпадение (vid pid hub serial
), совпадение по serial
, совпадение по hub
, совпадение по vid pid
.
Для корректной работы функционала необходимо после обновления кассового ПО перенастроить порты ФР.
Чтобы проверить достоверность серийного номера, выполните команду:
lsusb -v
Настройка таймаута проверки кода маркировки
Для настройки таймаута проверки кода маркировки (КМ) необходимо в утилите тест-драйвера ККТ установить следующие значения:
Проверка кода маркировки (тег 2106)
Начиная с версии 4.6.206 при старте кассы и при сторнировании чека для ФР Атол выполняется команда очистки таблицы проверенных кодов маркировки (КМ).
Не рекомендуется добавлять в чек больше 128-ми маркированных товаров.
Для проверки кода маркировки (тег 2106) необходимо в утилите тест-драйвера ККТ настроить следующие параметры:
Наименование | Описание | Примечания |
---|---|---|
Адрес ИСМ | URL или IP-адрес сервера ИСМ | Параметр может принимать значения из диапазона от 0 до 64 символов |
Порт ИСМ | Последовательный номер порта, через который будет осуществляться обмен данными с ИСМ | |
Адрес ОКП | Адрес сервера для выполнения обновления ключей проверки | Параметр может принимать значения из диапазона от 0 до 64 символов |
Порт ОКП | Последовательный номер TCP-порта, через который будет осуществляться обмен данными | |
Количество портов при проверке КМ | Количество повторов выполнения проверки КМ | По умолчанию – 0 повторов Параметр может принимать значения из диапазона от 0 до 10 |
Время открытия соединения при проверке КМ | Время ожидания открытия соединения в секундах | Параметр может принимать значения из диапазона от 0 до 60 |
Время ожидания ответа при проверке КМ | Время ожидания ответа от сервера в секундах | По умолчанию – 0 = 5 секунд Параметр может принимать значения из диапазона от 0 до 180 |
Время задержки перед повтором при проверке КМ | Время задержки в секундах, по истечении которого будет выполнена повторная проверка КМ | Параметр может принимать значения из диапазона от 0 до 30 |
Время открытого соединения при проверке КМ | Время открытого соединения с сервером в секундах | По умолчанию 0 = 30 секунд Параметр может принимать значения из диапазона от 0 до 300 |
